0.9°42mm两相混合式步进电机

  • 2019-10-28
  • 面议
  • 128 次
  • 0
  • 徐总
  • 江苏省常州市天宁区茶山街道勤丰村委杨家村88号
  • 暂无

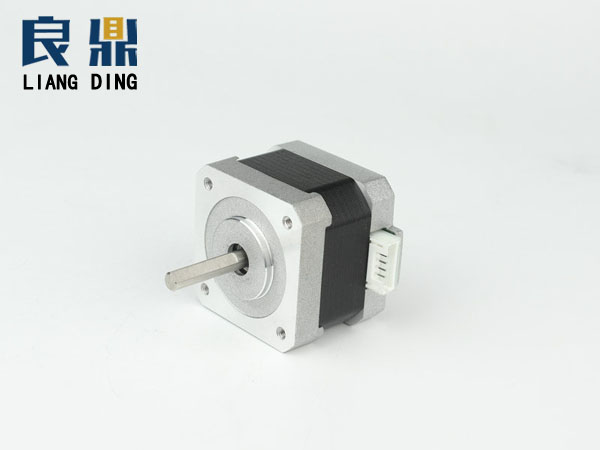

0.9°42mm两相混合式步进电机

      0.9°42mm两相混合式步进电机选择常州市良鼎电机部件制造有限公司,我们的服务宗旨:以高质量、高水准以及良好的服务为各类企业研制、设计、开发出优良的产品并提供安心的售后服务。

      一、产品简介

      步进电机是将电脉冲信号转变为角位移或线位移的开环控制电机,是现代数字程序控制系统中的主要执行元件,应用极为广泛。在非超载的情况下,电机的转速、停止的位置只取决于脉冲信号的频率和脉冲数,而不受负载变化的影响,当步进驱动器接收到一个脉冲信号,它就驱动步进电机按设定的方向转动一个固定的角度,称为“步距角”,它的旋转是以固定的角度一步一步运行的。可以通过控制脉冲个数来控制角位移量,从而达到准确定位的目的;同时可以通过控制脉冲频率来控制电机转动的速度和加速度,从而达到调速的目的。

      二、主要特点
      1、一般步进电机的精度为步进角的3-5%,且不累积。
      2、步进电机外表允许的 温度。       步进电机温度过高首先会使电机的磁性材料退磁,从而导致力矩下降乃至于失步,因此电机外表允许的 温度应取决于不同电机磁性材料的退磁点;一般来讲,磁性材料的退磁点都在摄氏130度以上,有的甚至高达摄氏200度以上,所以步进电机外表温度在摄氏80-90度完全正常。
      3、步进电机的力矩会随转速的升高而下降。
      当步进电机转动时,电机各相绕组的电感将形成一个反向电动势;频率越高,反向电动势越大。在它的作用下,电机随频率(或速度)的增大而相电流减小,从而导致力矩下降。

      4、步进电机低速时可以正常运转,但若高于一定速度就无法启动,并伴有啸叫声。

      三、基本性能

(Item)

性能(Specifications)

步距角(Step Angle)

0.9°

    (Temperature   Rise)

80max

环境温度(Ambient Temperature

-20~+50

绝缘电阻(Insulation Resistance)

100   MΩ Min.   ,500VDC

电气强度(Dielectric Strength):

500VAC   for 1minute

径向间隙(Shaft Radial Play)

0.02Max.   (450g-load)

轴向间隙(Shaft Axial Play)

0.08Max.   (450g-load)

径向压力(Max. radial force)

28N   (20mm from the flange)

轴向压力(Max. axial force)

10N


四、机电规格

型号

Model No.

步距角

Step Angle

长度

Motor Length

电流

Current

/Phase

电阻

Resistance

/Phase

电感

Inductance

/Phase

静转矩

Holding Torque

引线数

# of Leads

定位转矩

Detent Torque

转子惯量

Rotor Inertia

重量

Weight

( °)

(L)mm

A

Ω

mH

kg.cm

No.

g.cm

g.cm2

Kg

LD42BJ-01FA

0.9

34

1.32

2.2

4.1

2.3

4

200

35

0.21

LD42BJ-02FA

0.9

34

0.32

38.4

33

1.59

6

200

35

0.21

LD42BJ-03FA

0.9

34

0.96

4.3

4.1

1.59

6

200

35

0.21

LD42BJ-04FA

0.9

40

1.67

1.66

3.1

3.3

4

220

54

0.28

LD42BJ-05FA

0.9

40

0.5

30

30

2.58

6

220

54

0.28

LD42BJ-06FA

0.9

40

1.3

3.2

3.5

2.58

6

220

54

0.28


LD42BJ-07FA

0.9

48

1.69

1.66

4.2

4.5

4

250

68

0.37

LD42BJ-08FA

0.9

48

1.3

3.2

4

3.18

6

250

68

0.37

LD42BJ-09FA

0.9

48

0.5

30

38

3.18

6

250

68

0.37

LD42BJ-010F

0.9

60

1.69

1.66

5.1

5.6

4

270

106

0.56

以上仅为代表产品,特殊要求产品可以根据客户要求定制,增加行星减速机构、齿轮箱。

0.9°42mm两相混合式步进电机


0.9°42mm两相混合式步进电机


      0.9°42mm两相混合式步进电机选择常州市良鼎电机部件制造有限公司,常州市良鼎电机部件制造有限公司地处长江三角州、上海大经济区的核心城市之一常州,于2013年成立是一家专业从事直流无刷电机、步进电机、步进丝杆电机和有刷直流电机研发和制造的企业,多年来的精心经营,积累了丰富的技术及管理经验。有各类高、中级工程技术人员。技术力量雄厚,生产力强,产品应用广泛,能满足用户需求。
      我们可以根据客户的具体要求进行定制生产,并提供专业的OEM配套服务。我们的宗旨:以质取胜,以诚取信,以创新求发展。坚持加强基础管理,提高产品可靠性,秉承尊重,沟通,规范,进取的核心价值观。欢迎广大供应商的洽谈,合作。





本文内容摘自常州市良鼎电机部件制造有限公司(http://www.czslddj.cn),是一家生产步进电机的公司,如需转载请标明出处。
